Опубліковано 10.08.2011, бюл. № 15/2011
(11) Номер патенту - 95548
(13) Код виду документа відповідно до стандарту ВОІВ ST.16 - C2
(21) Номер заявки - a201002188
(22) Дата подання заявки - 26.02.2010
(24) Дата, з якої є чинними права - 10.06.2010
(31) Номер попередньої заявки - 2006114076/13 (26.04.2006)
(41) Дата публікації заявки - 10.06.2010
(46) Дата публікації відомостей про видачу патенту - 10.08.2011
(51) Iндекс МПК - H02M7/00 H02M7/02
(54) Назва винаходу (корисної моделі)
ВИСОКОВОЛЬТНЕ СТАБІЛІЗОВАНЕ ІМПУЛЬСНЕ ДЖЕРЕЛО ЖИВЛЕННЯ [UA]
STABILIZED HIGH-VOLTAGE PULSE POWER SUPPLY [EN]
(56) Аналоги винаходу
UA 45060 U; 26.10.2009
UA 50667 A; 15.10.2002
(71) Заявник - Йора Андрей Петрович
(72) Винахідник - Йора Андрей Петрович
(73) Власник Йора Андрей Петрович
(74) Представник Кондратюк Ігор Вікторович, (UA)
Як отримати патент на винахід чи корисну модель?
Зателефонуйте 0987733353, напишіть у Telegram, Viber , WhatsApp або на info@tm.ua
Приклад - Опис до патенту на винахід
Джерело Винахід належить до радіотехніки, автоматики і зв'язку і може бути використаною в різних їх галузях, у тому числі для гальванічної розв'язки і живлення віддалених радіотехнічних пристроїв з низьким рівнем електромагнітних завад по контрольному кабелю.
З рівня техніки відоме імпульсне джерело живлення на базі драйвера UC384x, яке використовують в різноманітних радіотехнічних пристроях, що містять випрямляч, драйвер широтно-імпульсної модуляції (ШІМ), силовий ключ, розділовий високочастотний трансформатор, випрямляч ["UC3842B/UC3843B) HIGH PERFORMANCE CURRENT MODE CONTROLLERS" Motorola, 2005] [1]. Відоме імпульсне джерело живлення використовують в різноманітних радіотехнічних пристроях.
Недоліком відомого імпульсного джерела живлення [1] є те, що воно не забезпечує стабільність вихідної напруги при навантаженні, що змінюється, і не призначене для роботи без навантаження.
Система струмового захисту цього джерела живлення має великий гістерезис за струмом відключення і не забезпечує його захист за умовою надійного запуску з підключеним навантаженням. Низьковольтний вихідний випрямляч не дозволяє отримувати на виході високу напругу.
З рівня техніки відоме найбільш близьке до винаходу, що заявляється, за призначенням, кількістю загальних ознак і технічним результатом, що досягається, високовольтне стабілізоване імпульсне джерело живлення, яке містить послідовно з'єднані вхідний фільтр, випрямляч мережевого живлення, драйвер широтно-імпульсної модуляції (ШІМ), силовий транзисторний ключ, датчик швидкодіючого струмового захисту, розділовий високочастотний трансформатор, вихідний високовольтний випрямляч і вихідний фільтр ["Новые блоки питания для поверхностного монтажа компании Intersil Corporation" (Intersil Corporation) 15.02.2010 - найбільш близький аналог - прототип] [2]. Основою такого джерела живлення є драйвер ІДІМ UC3842, який управляє струмовим ключем Q1. Під час його включення забезпечується накопичення енергії в магнітопроводі трансформатора, а при відключенні - віддача енергії через випрямляч D3 в навантаження. Напруга живлення з допоміжної обмотки трансформатора є опорною для ланцюга стабілізації напруги живлення драйвера ШІМ.
З датчика струму R7 сигнал про величину струму надходить до драйвера ШІМ UC3842. Недоліком відомого імпульсного джерела живлення [2] є те, що в ньому стабілізація вихідної напруги по первинному ланцюгу не забезпечує високої стабільності вихідної напруги в широкому діапазоні навантажень.
Система струмового захисту цього джерела живлення має великий гістерезис по струму захисту і не дозволяє надійно захистити лінію зв'язку у вторинному ланцюзі живлення при надійному запуску з включеним навантаженням.
Низьковольтний вихідний випрямляч не дозволяє отримувати високу вихідну напругу.
Технічною задачею, на розв'язання якої направлений винахід, є удосконалення високовольтного стабілізованого імпульсного джерела живлення таким чином, щоб воно характеризувалося високою стабілізованою вихідною напругою, не залежною від величини навантаження, система струмового захисту надійно відключала навантаження при перевищенні заданого струму вжитку і була спроможна відновлюватися при його нормалізації, джерело живлення мало би змогу видавати задану напругу при включенні його з номінальним навантаженням, а вихідний випрямляч мав змогу забезпечувати випрямлення високої напруги.

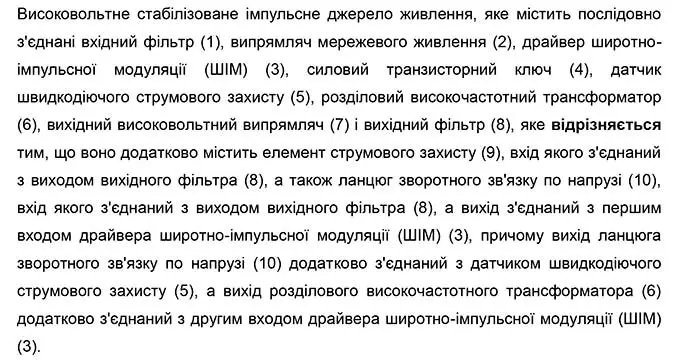

Приклад Формули до патенту на винахід
Високовольтне стабілізоване імпульсне джерело живлення, яке містить послідовно з'єднані вхідний фільтр (1), випрямляч мережевого живлення (2), драйвер широтно-імпульсної модуляції (ШІМ) (3), силовий транзисторний ключ (4), датчик швидкодіючого струмового захисту (5), розділовий високочастотний трансформатор (6), вихідний високовольтний випрямляч (7) і вихідний фільтр (8), яке відрізняється тим, що воно додатково містить елемент струмового захисту (9), вхід якого з'єднаний з виходом вихідного фільтра (8), а також ланцюг зворотного зв'язку по напрузі (10), вхід якого з'єднаний з виходом вихідного фільтра (8), а вихід з'єднаний з першим входом драйвера широтно-імпульсної модуляції (ШІМ) (3), причому вихід ланцюга зворотного зв'язку по напрузі (10) додатково з'єднаний з датчиком швидкодіючого струмового захисту (5), а вихід розділового високочастотного трансформатора (6) додатково з'єднаний з другим входом драйвера широтно-імпульсної модуляції (ШІМ) (3).
